Возможности и управление на самой структурной схеме
Выбор помещений и этажей:
В поле (1) отображена удачная область выбора помещения и этажа с помощью левой кнопки мыши. См. поле (1).
Перемещение помещений и этажей:
Левой кнопкой мыши нажать на этаж или помещение. При нажатии на этаж или помещение, все содержимое внутри тоже будет готово к перемещению.
С помощью стандартной кнопки (2) из программы Revit выполнить перемещение.
Примечание:
При перемещении функция (Разъединить) должна быть строго отключена. См. поле (3).
Чтобы передвинуть всю структурную схему необходимо просто выбрать все этажи и выполнить перемещение.
Выделение всех элементов (УГО, помещений и этажей) не даст желаемый результат.
Групповой выбор (УГО, марок, помещений или этажей):
Нажать на элемент левой кнопкой мыши.
Нажать на правую кнопку мыши и выбрать функцию "Выбрать все экземпляры видимые на виде". См. поле (4).
Изменение размеров этажа и помещения:
После нажатия на этаж или помещение, его размеры можно изменить с помощью (ручек). См. поле (5).
После нажатия на этаж или помещение, его размеры можно изменить с помощью изменения параметров данного семейства.
Дополнительная информация:
В плагине (BS.CC) есть функция "увеличения ширины помещения" со смещением остальных помещений вправо. Cм. поле (6).
Управление:
Выбрать помещение.
Нажать на (6).
Вписать размер увеличения помещения и нажать (Готово).
Результат:
Помещение (127. Коляс.) стала шире и сместило соседнее помещение автоматически.
Перемещение УГО в ближайшее одинаковое помещение:
После встраивания цепей в одну структурную схему, на схеме могут появиться одинаковые помещения. См. поле (7). Данные помещения можно объединить в ручном режиме.
Управление:
Выбрать УГО (ARK.2).
Переместить УГО (ARK.2) в помещение (124.Консьерж) расположенное выше.
Удалить помещение (124.Консьерж) расположенное ниже.
Результат:
Дополнительная информация:
После создания структурной схемы, при необходимости, можно перемещать УГО без помещений. Для этого необходимо выделить УГО внутри помещения, не выделяя само помещение и этаж.
Обновление имен помещений, этажей и марок УГО:
Для отображения на структурной схеме изменений связанных со столбцом "Текст марки", "Помещение", "Уровень" из менеджера цепей, необходимо нажать кнопку (8).
Дополнительная информация:
На планах при нажатии кнопки (8), в семействах информация из столбов Текст марки" и "Помещение", также обновиться.
Изменение УГО после создания структурной схемы:
Данная функция возможна и выполняется с помощью изменений типоразмера выбранного элемента узлов. См. поле (9).
Дополнительная информация:
В менеджере цепей также через типоразмер можно изменить семейство. Для отображения данного изменения необходимо выполнить переход между цепями. При замене семейства содержимое строки остается.
Связь между УГО и семейством в данном случае не теряется.
Примечание
Возможность изменения УГО и изменения семейств позволяет вносить правки в созданную структурную схему в части изменения оборудования по вендор листу.
Восстановление удаленного помещения или этажа:
Восстановление этажа:
Для восстановления удаленного помещения, необходимо скопировать соседнее помещение и вписать в параметр "Имя помещения" имя удаленного помещения. См. поле (10).
Примечание:
В параметре "Имя помещения" изначально отображается оригинальное имя помещения, а после применения (Мэппинга) сокращенное имя помещения.
В параметре "Комментарии" всегда отображается оригинальное имя помещения.
Восстановление уровня:
Для восстановления удаленного этажа, необходимо скопировать соседний этаж и вписать в параметр "Имя уровня" имя удаленного этажа.
Примечание:
В параметр "Имя уровня" вписывается оригинальное имя данного уровня. Если был применен (Меппинг), то сокращенное имя уровня.
Дополнительные стандартные функции программы Revit:
Для упрощения работы со структурной схемой используйте:
"Выбрать закрепленные элементы" См. поле (11).
"Создать группу". См. поле (12).
"Временное скрытие/изоляция" и другие. См. поле (13).
Кнопка "Резка линий"
Открыть:

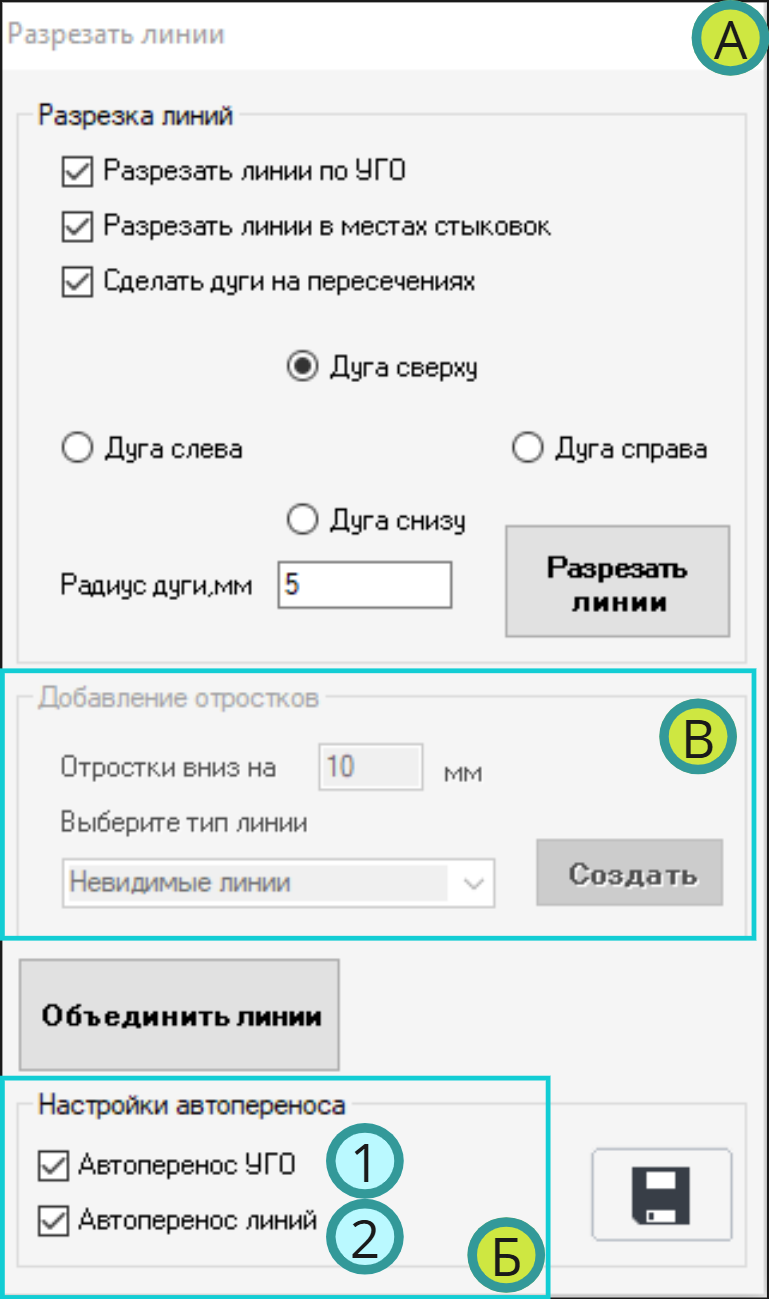

Нажать на (1) во вкладке BS.СС.
Результат:
Дополнительная информация:
Неактивная функция (2) в поле (Б) отключает автоперенос (УГО) при перемещении помещения или этажа на структурной схеме.
Неактивная функция (3) в поле (Б) отключает автоперенос (Линий) при перемещении помещения или этажа на структурной схеме.
Поле (В) создает вертикальные отрезки вниз для выбранных (УГО). Чтобы данная функция была активна, необходимо на структурной схеме выбрать (УГО) которым необходимы данные отрезки.
Примечания:
Остальные настройки в поле (А) связанные с линиями будут описаны в плагине "Кабельная связка".
Кнопка "Контекстный фильтр"
Данная функция позволяет более точно находить семейства "элементы узлов" на структурной схеме.
Открыть:
Нажать на (1) во вкладке BS.СС.
Результат:
Нажать на (2).
В поле (А) с помощью функции (3) выбрать необходимые семейства для поиска на структурной схеме.
Нажать на (6).
В поле (Б) выбрать параметр или группу параметров по которому будет происходить поиск семейств на структурной схеме и нажать на (7).
Дополнительная информация:
Функция (4) выбирает все семейства. Можно сразу перейти в поле (Г).
Функция (5) выбирает семейства созданные в выбранную дату. Можно сразу перейти в поле (Г).
Важно:
В поле (В) в столбце "Условие" если выбрать условие (равно/не равно), то активен столбец "Выбор". Если выбрать условие (содержит/не содержит), то активен столбец "Значение".
Добавление новых семейств из менеджера цепей в существующую структурную схему
Добавление нового семейства из менеджера цепей в существующее помещение на структурной схеме:
Добавить семейство в менеджер цепей.
Вписать имя помещения.
Назначить (УГО), если оно отсутствует.
Поставить галочку в красном поле столбца (УГО), в менеджере цепей.
Результат:
Размещаем (УГО) как необходимо и синхронизируем модель.
Добавление нового семейства из менеджера цепей в новое помещение на структурной схеме:
Добавить семейство в менеджер цепей.
Вписать имя помещения.
Назначить (УГО), если оно отсутствует.
Поставить галочку в красном поле столбца (УГО), в менеджере цепей.
Плагин предложит выбрать точку вставки данного помещения на структурной схеме.
Результат:
Размещаем (Помещение) как необходимо и синхронизируем модель для сохранения результата.
Также добавление нового семейства из менеджера цепей можно выполнить с помощью кнопки "Создать схему по выбранной цепи".
Функция "Объединение цепей"
Данная функция в менеджере цепей позволяет соединить несколько маленьких цепей в одну большую.
Открыть:
Нажать правой кнопкой мыши на ту цепь, в которой будет происходить объединение (ARK.1). См. поле (1).
Выбрать цепи, которые необходимо объединить с текущей цепью (ARK.1).
Результат:
Нажать кнопку (Готово).
Дополнительная информация:
После нажатия кнопки (Готово) появятся окна. См. поле (2) и (3).
Окно в поле (2) после объединения цепи (ARK.2) c основной цепью (ARK.1) либо удалит цепь (ARK.2), либо оставит копию цепи (ARK.2). Рекомендовано не удалять цепь (ARK.2).
Окно в поле (3) после объединения цепи (ARK.2) c основной цепью (ARK.1) предлагает скопировать "Конструкторы маркировок" из цепи (ARK.2). Рекомендовано копировать "Конструкторы маркировок" из цепи (ARK.2).
Результат в менеджере цепей:
Вывод:
Информация из цепи (ARK.2) скопировалась в цепь (ARK.1).
Сама цепь (ARK.2) не удалена.
"Конструктор маркировок" из цепи (ARK.2) скопировался в цепь (ARK.1).
Данный результат можно сохранить.
Дополнительная информация:
Активная функция (4) создает деление между добавленными цепями. См. (строка №11).
Пространства
Плагин “Пространства” поможет Вам создавать пространства в своих инженерных моделях из архитектурных помещений, а также отслеживать и обновлять изменения по ним, если в архитектурной модели были произведены какие-то изменения.
1. Предварительные настройки плагина
Для создания пространств нам необходима архитектурная модель с помещениями в качестве исходных данных. Подгружаем ее к себе в модель как связь, а затем обязательно в свойствах типа связи ставим галочку у этого параметра
Эта настройка необходима обязательно, чтобы созданные пространства были в рамках строительных конструкций и не "вытекали" за них.
Далее нам необходимо настроить параметры для работы плагина.
1.Ставим галочку, если Вы хотите использовать именно рекомендуемые параметры BimStep. В таком случае дальнейшие настройки плагин выполнит сам.
2. Выберите архитектурную модель с помещениями.
3. Укажите параметр номера помещения из архитектурной модели.
4. Укажите параметр имени помещения из архитектурной модели.
5. Укажите параметр номера пространства, куда плагин запишет номер помещения.
6. Укажите параметр имени пространства, куда плагин запишет имя помещения.
7. Укажите значение в кв.м., на допуск по изменению площади помещения архитектурной модели.
