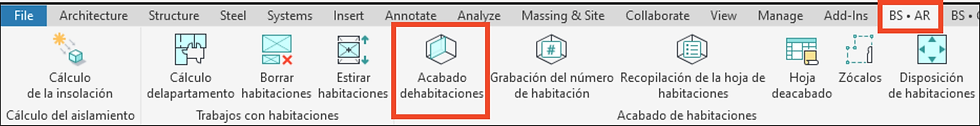

El plug-in "Acabado" de locales no es sólo un plugin - es todo un proceso bim construido sobre la estructura algorítmica de las acciones, como resultado de las cuales podrás obtener eventualmente una lista de acabado de locales.
El algoritmo de trabajo es el siguiente:
En nuestro proyecto creamos tipos de paredes y losas, que usaremos con el plug-in para crear directamente los acabados.
Ajustamos todos los parámetros, y hay muchos, por lo que hay que tener paciencia, ¡pero el resultado vale completamente la pena!
Creamos el acabado, modelandolo con paredes y losas (suelos y techos).
Escribimos el número de habitación en los elementos de acabado con la ayuda del plug-in.
Escribimos la lista de habitaciones en los elementos de acabado con ayuda del plugin.
Escribimos los nombres de los zócalos en las habitaciones y ejecutamos el plug-in para calcular la longitud de los zócalos.
Mediante el plug-in correspondiente, creamos una lista de acabados de las habitaciones, ¡que se crea automáticamente!
¡Adelante!
1. Creamos en nuestro proyecto los tipos de paredes y losas, que usaremos para crear directamente el acabado.
Probablemente este sea el paso más fácil y sencillo, para este paso sólo tenemos que utilizar las herramientas estándar de Revit para crear tipos de paredes y suelos que usaremos para el acabado de las habitaciones en el futuro.
En otras palabras, creamos un determinado tipo, lo rellenamos con determinadas capas con materiales, asignamos la función de acabado para todas las capas y establecemos para cada capa su espesor y material. Ten en cuenta que el plug-in para la creación de acabados de habitaciones funciona para la construcción de techos con la familia de sistemas "Superposición ", por desgracia, no podemos utilizar techos aquí, :(
Tendrás muchos más tipos, yo por ejemplo pongo algunos ejemplos.
Para todos los tipos de muros y losas en el parámetro "ADSK_Nombre corto" o en cualquier otro parámetro que se especifica en el siguiente paso (véase el punto 2 número de parámetro - 2) es necesario introducir en su valor ciertos valores
Ejemplo:
para muros de hormigón armado - hormigón armado martillado
para ladrillo - mampostería
para placas de yeso, cartón yeso, etc.
para acabado de muros - introducir "Acabado de muros
para paredes de acabado, con las que desees modelar el acabado de columnas, para poder mostrarlo en columnas separadas en la lista de acabados de habitaciones - introduce "Acabado de columnas".
para el acabado de paredes, con el que quieras simular el acabado del espacio del techo, para visualizarlo en columnas separadas en la lista de acabados de la habitación - introduce "Acabado del espacio del techo".
2. Configuramos parámetros en plug-ins.
Vale la pena tener paciencia. Así que, vamos a repasar todo en orden:
Nos dirigimos a la configuración del plug-in:
Abrimos aquí la pestaña y rellenamos todos los campos seleccionándolos en la lista desplegable.
¡Atención! Seguramente no tendrás en tu proyecto todos los parámetros de la lista de los que hay que seleccionar, así que para un ciclo completo y correcto de acciones en el acabado de locales - añade estos parámetros Generales a tu proyecto, creándolos de antemano en tu ficha de parámetros generales o si tienes un especialista BIM - pide ayuda para configurarlos. Si tienes una pregunta: ¿cuáles son los parámetros comunes y cómo crearlos y añadirlos al proyecto? - te aconsejamos que tomes un curso básico de revit.
1. Si te da pereza realizar la configuración y no existen requisitos sobre los parámetros, puedes hacer clic en la marca y el plug-in se encargará de configurarlo todo por sí mismo. Luego puede ir al apartado 3.
2. Parámetro de tipo de texto para las categorías de pared y losa
3-7. Selecciona los valores de los parámetros del capítulo 2.
8. Selecciona de qué parámetro de habitación vamos a tomar el valor del número
9. Parámetro de texto de la instancia para paredes para registrar el número de la habitación
10. Parámetro de texto de la instancia para pisos para registrar el número de habitación en pisos
11. Parámetro de texto de la instancia para pisos para registrar el número de habitación en techos
12. Parámetro de texto de la instancia para paredes para registrar la lista de habitaciones
13. Parámetro de texto de la instancia para forjados para registrar la lista de habitaciones en pisos
14. Parámetro de texto de instancia para suelos para registrar la lista de habitaciones en techos
15. Parámetro de texto de instancia para que los locales registren el nombre del zócalo
16. Parámetro de dimensión de la instancia del local para registrar la longitud del zócalo. Se contabiliza por el propio plug-in
17. Parámetro de texto de la instancia de locales para registrar la lista de locales, será rellenado por el plug-in
18. Parámetro de texto de instancia para la instancia de locales para registrar una lista de locales. Rellena el plug-in
19. Parámetro de texto de la instancia para habitaciones para registrar el área de las paredes. Rellena el plug-in
20. Parámetro de texto de la instancia para habitaciones para registrar la descripción de los acabados de las paredes. Rellena el plug-in
21. Parámetro de texto de la instancia para habitaciones para registrar la superficie de los techos. Rellena el plug-in
22. Parámetro de texto de la instancia para habitaciones para registrar la descripción del acabado de los techos. Rellena el plug-in
23. Parámetro de texto de instancia para paredes y losas para registrar descripción de acabado. Se rellena a mano
24. Marcamos la casilla si queremos que la lista de acabados de las habitaciones incluya también los suelos
25. Parámetro de tipo texto de la instancia para habitaciones para registrar la superficie del suelo. Rellena el plug-in
26. Parámetro de texto de la instancia de habitaciones para registrar la descripción de los acabados del suelo. Rellena el plug-in
27. Si quieres que el plug-in divida los acabados de las paredes en rugosos y acabados, marca la casilla
28. Si quieres que el plug-in divida los acabados de techo en acabados rugosos y acabados, marca la casilla.
29. Si quieres que el plug-in divida el acabado del suelo en rugoso y acabado, marca la casilla.
30. Parámetro de tipo texto para paredes y losas para registrar la descripción del acabado. Debe rellenarse manualmente
31. Parámetro de tipo texto para paredes y forjados para registrar la descripción del acabado rugoso. Rellena el plug-in
32. Parámetro de texto de tipo para habitaciones para registrar el área de acabado de las paredes. Rellena el plug-in
33. Parámetro de texto de la instancia para habitaciones para registrar la descripción del acabado de las paredes. Rellena el plug-in
34. Parámetro de texto de la instancia para locales para registrar la superficie de los acabados rugosos de las paredes. Rellena el plug-in
35. Parámetro de texto de la instancia para locales para registrar la descripción de acabados de paredes rugosas. Rellena el plug-in
36. Marcar las casillas de verificación si queremos que en el enunciado aparezcan los acabados/negros de las paredes
37. Parámetro de instancia de texto para habitaciones para registrar el área de acabado del techo. Rellena el plug-in
38. Parámetro de instancia de texto para habitaciones para registrar la descripción del acabado del techo. Rellena el plugin
39. Parámetro de texto de la instancia para habitaciones para registrar el área de acabados de techo en bruto. Rellena el plugin
40. Parámetro de texto de la instancia para habitaciones para registrar la descripción del acabado rugoso de los techos. Rellena el plugin
41. Marcamos las casillas si queremos que en la declaración aparezca acabado de techo/acabado de techo negro
42. Parámetro de texto de instancia para habitaciones para registrar el área de acabado del suelo. Rellena el plug-in
43. Parámetro de texto de instancia para habitaciones para registrar una descripción del acabado del suelo. Se rellena el plug-in
44. Parámetro de texto de la instancia para locales para registrar la superficie de acabado rugoso del suelo. Se rellena el plug-in
45. Parámetro de texto de la instancia de locales para registrar la descripción del acabado del suelo rugoso. Se rellena el plug-in
46. Marcamos las casillas de verificación si queremos que en la declaración aparezca el acabado/negro de los suelos
47. Marque la casilla de verificación si queremos que la lista de acabados de los locales incluya también los acabados de las columnas, que se han modelado previamente como un tipo de pared independiente véase el punto 6.
48. Parámetro de texto de la instancia de habitaciones para registrar la superficie de acabado de las columnas. Se rellena el plug-in
49. Parámetro de texto de la instancia para habitaciones para registrar la descripción de los acabados de las columnas. Se rellena el plug-in
50. Marca la casilla de verificación si queremos que la lista de acabados de las habitaciones incluya también el acabado del espacio del techo, modelado de antemano como un tipo separado de paredes ver punto 7.
51. Parámetro de texto de la instancia para habitaciones para registrar la superficie del espacio del techo. Se rellena el plug-in
52. Parámetro de texto de la instancia para habitaciones para registrar la descripción del acabado del espacio del techo. Se rellena el plug-in
53. Especifica en "mm" el ancho de la columna que contendrá la descripción de los acabados
54. Especifica en "mm" el ancho de la columna que contendrá el área del acabado
3. Ahora puedes "estirar" el acabado utilizando el plug-in "Acabado de habitaciones".
Consejo: el plug-in puede trabajar con habitaciones que fueron seleccionadas antes de lanzar el plug-in, y también con habitaciones que se pueden seleccionar en la ventana más tarde.
El plug-in puede procesar locales del modelo actual o de un modelo vinculado.
Algoritmo de selección de habitaciones
Ejecutamos el plugin y responde primero a las 2 ventanas emergentes.
Seleccionamos el formato de trabajo para seleccionar habitaciones.
Todas las habitaciones de la vista (para trabajar con habitaciones del modelo actual)
Todas las habitaciones del modelo
Todas las habitaciones del nivel, es necesario además seleccionar el nivel. 2. Especificamos de qué modelo es necesario tomar las habitaciones como datos iniciales. Hay dos opciones:
Modelo actual
Modelo vinculado. En este caso, además es necesario especificar un determinado modelo vinculado. 3. Seleccionamos una etapa determinada. Puesto que puede haber varias etapas en el modelo y cada etapa tendrá su propio conjunto de habitaciones. 4. Después de todas las acciones anteriores - en la ventana verás una lista de locales que se ajustan a las condiciones especificadas. En esta ventana tendrás que especificar qué habitaciones de esta lista quieres ejecutar el plug-in para formar el acabado. 5. Hacemos clic en listo.
Se abre la siguiente ventana. En esta ventana definiremos qué tipo de acabado utilizaremos para las habitaciones que hemos seleccionado en el formulario anterior.
Este es el procedimiento paso a paso para rellenar el formulario
1. Precisamos la opción de obra: qué tipo de acabado vamos a construir. Se puede elegir: 1 pared o dos paredes en altura. Es necesario en los casos en los que, por ejemplo, hasta 2m va azulejo, y por encima encalado, etc.
2. Especificar qué tipo de acabado se debe establecer para un determinado tipo de pared terminada, es decir, especificar qué tipo vamos a terminar de hormigón armado, y qué tipo vamos a terminar de ladrillo, etc etc etc. En mi caso tengo 3 tipos de muros acabados
Concreto armado
Placas de yeso laminado
Mampostería de ladrillo
3. Especificamos la altura de las paredes. O marcamos que construiremos paredes desde el suelo y hasta el techo o a la altura del local.
4. En la lista desplegable elegimos exactamente qué tipo de pavimento tiraremos los suelos de las habitaciones
5. Especificamos el desfase del suelo respecto al nivel, por ejemplo, si tenemos una marca de suelo limpio físicamente por encima o por debajo del nivel en el que se encuentra la habitación
6. En el desplegable seleccionamos el tipo de techo con el que vamos a estirar los techos de las estancias.
7. Especificamos el desplazamiento del techo respecto al nivel.
8. Especificamos si la marca que fijamos en el punto anterior será la parte inferior o superior del techo. Una función muy útil para techos suspendidos
4. Escribimos el número de habitación en los elementos de acabado utilizando el complemento.
Ya hemos modelado el acabado. Ahora toca rellenar los parámetros. Lo primero que haremos será escribir los números de habitación en los elementos de acabado. Es laborioso hacerlo manualmente, así que utilizaremos el plug-in
Hacemos clic en él y establecemos los ajustes en el formulario que se abre.
Seleccionamos el formato de trabajo, a partir del cual el elemento de acabado debe determinar el número de habitación:
Por habitaciones en el modelo actual
Por habitaciones en el modelo vinculado. En ese caso es necesario especificar desde qué conexión. 2. Selecciona el estado en el que quieres buscar los locales para los elementos de acabado. 3. Selecciona la opción de conteo:
Recuento para todo el objeto. En este caso se procesarán todos los elementos de acabado del modelo
Por planta. Funcionará más rápido, pero sólo se contarán los elementos de un determinado nivel seleccionado. 4. Especifica mediante marcas qué elementos de acabado quieres recorrer y registra el número de la planta. 5. Selecciona la vista 3D en la que el plugin buscará las habitaciones. Asegúrate de que la vista 3D seleccionada está en el modelo y no hay nada oculto en ella. 6. Hacemos clic en "Hecho".
Pero ten en cuenta que el plug-in no siempre puede procesar todas las paredes y suelos debido a la geometría compleja, en este caso el plug-in no será capaz de determinar a qué habitación pertenece el elemento de acabado.
Si todo está bien - entonces en el parámetro del elemento de acabado verás el número de la habitación por ejemplo.
En caso de que el plugin no hayas podido establecer el número de habitación, deberás establecerlo manualmente, de lo contrario no podrás construir la lista de acabados de habitación correctamente.
5. Escribimos la lista de habitaciones en los elementos de acabado utilizando el plug-in
Hemos registrado los números de habitación, el siguiente paso es registrar la lista de números de habitación separados por comas. Para ello, necesitamos ejecutar el siguiente plug-in "Recopilacion de la hoja de habitaciones".
Puedes omitir este paso si deseas recopilar una lista de acabados de habitaciones, no una lista de habitaciones para tipos específicos de elementos de acabado.
Haz clic en él y establece los ajustes en el formulario abierto.
Especificar el formato de montaje: si vamos a grabar por niveles o por todo el objeto. Si es por nivel, en el parámetro para grabar la lista de habitaciones especificaremos todas las habitaciones con un determinado tipo de acabado dentro de un nivel, y si es para todo el objeto, pues dentro de todo el objeto, es decir, para todas las habitaciones del modelo.
Especificamos el estado o seleccionamos "Todas las fases
Si tienes varias secciones en el modelo y quieres que la lista de habitaciones se registre por sección, selecciona esta opción.
Especifica qué parámetro debe utilizar el plug-in para obtener el número de sección. Ten en cuenta que deberás rellenar este parámetro para que el plugin lo obtenga correctamente.
Especifica el carácter de división. De forma predeterminada es una coma.
Hacemos clic en hecho y en caso de finalización con éxito del plug-in podemos ver el valor rellenado en el siguiente parámetro.
6. Escribimos los nombres de los zócalos de las habitaciones y ejecuta el plug-in para calcular la longitud del zócalo
Por lo tanto, hemos resuelto el acabado de paredes, suelos y techos, ahora queda por contar los zócalos. Para hacerlo, tienes que hacer lo siguiente:
1. En cada una de las habitaciones en el parámetro encargado del nombre del zócalo, respectivamente, para poner su nombre
2. Ejecutamos el plug-in de cálculo de la longitud del zócalo
Hacemos clic en él y establecemos los ajustes en el formulario abierto.
1. Especificar el formato de operación del plugin: por nivel o por todo el objeto.
2. Si es por nivel, seleccionamos un nivel específico.
3. Hacemos clic en la marca si deseas restar la anchura de las puertas.
4. Hacemos clic en la casilla si deseas hacer una lista de habitaciones para cada nivel. En tal caso, los números de las habitaciones con este tipo de zócalo se introducirán en el parámetro especificado en los ajustes, separados por comas.
5. Marcamos la casilla de verificación si deseas especificar el valor "0" en las habitaciones en las que no haya zócalo.
Como consecuencia del procesamiento del plug-in obtenemos la siguiente situación al rellenar los parámetros de las habitaciones.
7. Creación de un inventario de los acabados de las habitaciones.
Llegamos al último paso para obtener la lista de acabados de las habitaciones
Ejecutamos el plug-in
En la ventana que se abre, seleccionamos los ajustes.
1. Seleccionmos el formato de recuento: para todo el emplazamiento o por planta.
2. En caso de elegir el formato de trabajo por nivel - es necesario seleccionarlo.
3. Si tienes un edificio de varias secciones y necesitas recoger la lista de acabados de las habitaciones para cada sección, haz clic en la marca, estableciendo así esta configuración.
4. Si finalmente vas a recoger sección por sección, a continuación, para trabajar, selecciona el parámetro que será responsable de la definición del plug-in de tal o cual sección en las habitaciones y acabados. Ten en cuenta que debes rellenar este parámetro antes de iniciar el plug-in para que éste funcione correctamente.
5. Continuando con el apartado 4. dentro del plug-in en ejecución - especifica para qué sección quieres recoger la lista de acabados de las habitaciones.
6. Asegúrate de seleccionar la etapa, porque en Revit en un mismo lugar, de hecho, pueden existir 2 habitaciones en diferentes etapas.
7. Especificamos el separador para la lista de habitaciones, por defecto es una coma.
8. Introducimos el nombre de la especificación como queremos que se llame en el gestor de proyectos.
9. Si deseas recoger acabado en todos los pisos típicos, pero la colección se llevará a cabo sólo en un piso, puede especificar cuántos de estos pisos típicos que tiene, y el plugin ya obtenido valores multiplicados por el número que ha introducido.
10. Hay diferentes tipos de hojas de acabado de las habitaciones, pero distinguimos 2 tipos en el plugin.
1 - cuando tienes en una línea en coma números de habitaciones en las que todos los tipos de acabados son iguales, o
2 - cuando quieres obtener una lista de acabados de habitaciones para cada habitación en cada línea.
11. Dado que la lista de acabados de habitaciones es una especificación, el texto de esta especificación es responsable de un determinado tipo de texto que tiene en el proyecto. Selecciónalo tanto para la cabecera como para las columnas.
12. Si es necesario tener en cuenta elementos de acabado de la conexión, marca la casilla correspondiente.
13. Establecemos el orden de acabado al formar el enunciado.
14. Introduzca el número de entradas (enter) entre los distintos tipos de acabados de la declaración. El valor por defecto es 2.
15. Si no es necesario indicar el número, sino el nombre de la habitación, selecciona aquí.
16. Pulsamos "Hecho"
8. Gestor de Acabados.
Entre todos los plug-ins de acabado también hay un "Gestor de acabados" auxiliar, que le ayudará a ver y analizar qué elementos de acabado pertenecen a cada habitación. Con él podrás ver y seleccionar o eliminar fácilmente todos los elementos de acabado por habitación, planta, etc. Con la ayuda del complemento "Gestor de acabados" también podrá ver las superficies totales de acabados de suelos, paredes y techos incluso antes de crear la lista de acabados de las habitaciones. Para iniciar el complemento, haz clic en el botón "Gestor de acabados".
En la ventana que se abre podemos hacer lo siguiente.
1. En los bloques de muros y forjados podemos gestionar y ver qué valor exacto hemos dado para un determinado tipo de muro y forjado. Es decir, aquí podemos ver convenientemente qué tipos de muros tenemos exactamente como acabado o mampostería u hormigón armado, etc.
2 и 3. Con estos botones podremos copiar y pegar los valores seleccionados en lote para varios tipos de muro o forjado seleccionados a la vez.
4. La ventana más importante, donde podrá ver toda la información sobre los elementos de acabado en vista tabular y de árbol, desglosada por plantas, salas, tipos, etc. Haciendo clic con el botón derecho del ratón, aparecerá un menú contextual que le permitirá gestionar el árbol y seleccionar/eliminar los elementos seleccionados.
5. Un botón que permite seleccionar en el modelo aquellos elementos que estén seleccionados en el árbol.
6. Botón que permite eliminar del modelo aquellos elementos que estén seleccionados en el árbol.
