Плагин “Высотные отметки” позволит Вам быстро и легко сделать высотные отметки на ваших разрезах и фасадах по указанным коммуникациям по низу, верху или по оси. Переходим на разрез/фасад и запускам плагин.
В открывшемся окне нам необходимо выбрать следующие настройки:
1. Выбираем формат работы плагина:
- По всем элементам выбранных категорий (см п.2.). Т.е. далее плагин попросит Вас указать 2 точки на вашем разрезе снизу и сверху, чтобы сделать с помощью них "фантомную" линию и тогда в обработку плагина попадут только те элементы, которые пересекаются этой линией.
- По элементам, выбранным вручную. Здесь все просто, плагин обработает только те элементы, которые Вы выберете.
2. Если в п.1 Вы выбрали первый способ работы плагина, то в этом окне Вам необходимо указать категории, по которым будет выполнять работу плагин.
3. Указываем, по какой ориентации Вы хотите сделать высотную отметку (по низу, по верху или по оси).
4. Соответственно для отметки по низу и по верху выбираем соответствующие типы высотных отметок из Вашего проекта.
5. Нажимаем готово!

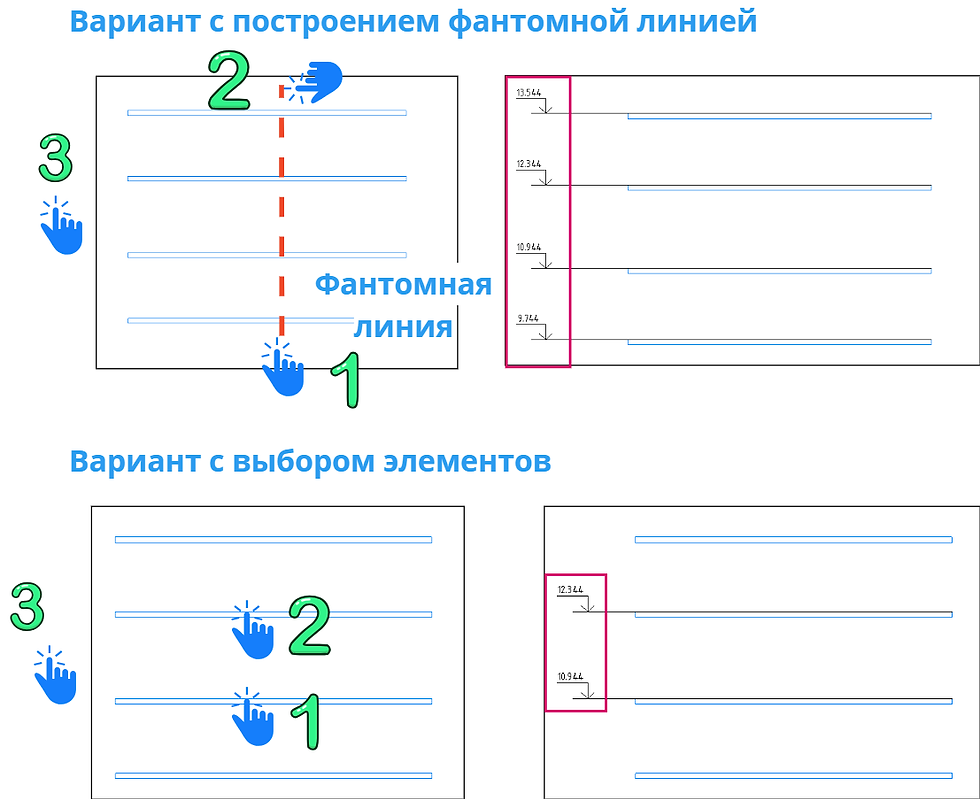

Далее у Вас алгоритм работы плагина будет следующий:
