Плагин “Высотные отметки” позволит Вам быстро и легко сделать высотные отметки на ваших разрезах и фасадах по указанным конструкциям как по их низу, так и по верху.
Переходим на разрез или фасад и запускаем плагин.
В открывшемся окне нам необходимо выбрать следующие настройки:
1. Выбираем формат работы плагин

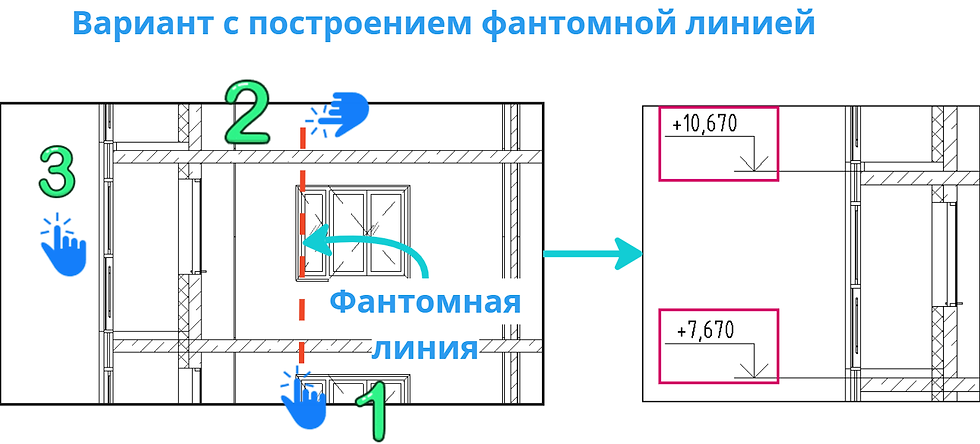

По всем элементам выбранных категорий (см п.2.). Т.е. далее плагин попросит Вас указать 2 точки на вашем разрезе снизу и сверху, чтобы сделать с помощью них "фантомную" линию и тогда в обработку плагина попадут только те элементы, которые пересекаются этой линией.

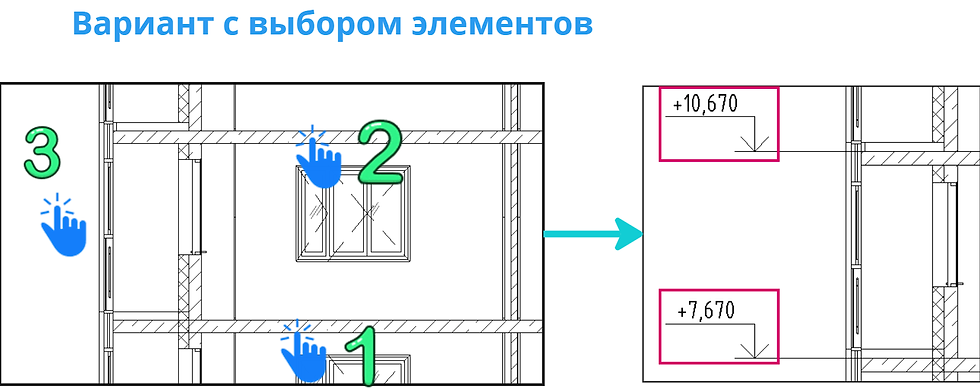

По элементам, выбранным вручную. Здесь все просто, плагин обработает только те элементы, которые Вы выберете.
2. Если в п.1 Вы выбрали первый способ работы плагина, то в этом окне Вам необходимо указать категории, по которым будет выполнять работу плагин.
3. Указываем, по какой ориентации Вы хотите сделать высотную отметку (по низу или по верху).
4. Соответственно для отметки по низу и по верху выбираем соответствующие типы высотных отметок из Вашего проекта.
5. Нажимаем готово!
Далее у Вас алгоритм работы плагина будет следующий:
