BimStep

Инсоляция

Обновлено: 7 окт.


Плагин “Расчет инсоляции” позволит Вам делать приблизительный расчет инсоляции по точкам, которые Вы обозначите с помощью специального семейства "Инсоляционного шарика" и таким образом можно будет с помощью солнца, которое заложено в стандартный функционал Revit, сделать расчет инсоляции по вашему объекту.

1. Загрузка семейства инсоляционного шарика в модель

В итоге в Ваш проект будет загружено семейство инсоляционного шарика в категории "Обобщенная модель".

2. Создание окружающей обстановки.

Следующим шагом будет создание окружающей обстановки. Т.к. расчет инсоляции и представляет из себя расчет кол-ва времени, в течение которого солнечные лучи у Вас попадают в ту или иную точку. Соответственно преградой для солнечного луча и является окружающая обстановка, т.е. соседнее здание перекрывает прямое попадание этих лучей.

Итак, обстановку мы будем делать с помощью стандартного функционала Revit, а именно с помощью форм. Если никогда не работали с этим инструментом, просим ознакомиться в видео на ютубе или справке Revit. Там ничего сложного, главное "повыдавливать" кубики текущего здания и соседних.

Предположим у нас следующая окружающая обстановка.

3. Размещение семейств инсоляционных шариков

Окружающая обстановка у нас готова. Следующая задача - это разместить семейства наших инсоляционных шариков в проекте в точках, по которым мы собираемся считать инсоляцию. Пускай в нашем примере это будет "какое-то" окно "какой-то" квартиры №58.

Переходим на соответствующий план (например 2го этажа) и ставим в месте расположения окна этой квартиры семейство нашего инсоляционного шарика. Поставим для примера 2 семейства.

4. Настройка координат.

Т.к. расчет мы будем вести с помощью стандартного функционала Revit, а именно солнца, а солнце в разных точках нашей планеты имеет свой разный путь , то сперва нам нужно настроить корректное положение нашего проекта в мире.

Нужно обязательно правильно спозиционировать Вашу площадку в мире. Это делаем с помощью стандартного функционала Revit, а именно тут:

В появившемся окне соответственно выставляем город расположения Вашей площадки.

Теперь Вам нужно указать угол поворота Вашей площадки. Это Мы выполняем путем указания угла поворота в базовой точке проекта.

Поставим в нашем случае 45 градусов.

Если не знаете, где найти базовую точку проекта, то перейдите на 3D вид и найдите ее в переопределении видимости графики в категории Генплан.

5. Настройка солнца.

До старта работы с плагином остался всего 1 шаг. Осталось только настроить наше солнце на том плане, на котором мы и собираемся вести работы. Итак, перейдите на план, на котором мы расставляли наши инсоляционные шарики, а затем нажмите на кнопку настройки солнца.

В открывшемся окне Вам нужно сделать все настройки следующим образом:

1. Ставим 1 день

2. Выставляем дату расчета.

3. Ставим галочку от восхода до заката.

4. Ставим обязательно расчет 15 минут.

5. Выставляем уровень к примеру 1го этажа.

6. Нажимаем ок.


Теперь обязательно включим солнце на нашем открытом плане.

В итоге примерно так должен выглядеть Ваш план.

6. Настройка параметров

До запуcка плагина давайте сделаем еще одну операцию.

А именно: зададим, к примеру, в параметр марка у наших инсоляционных шариков их принадлежность к той или иной квартире или помещению. Т.е. просто заполним параметр "Марка".

Это заполнение нам пригодится для того, чтобы потом можно было по созданным штриховкам определять ее принадлежность к тому или иному помещению. А также, если Вам нужно, Вы сможете с помощью этого посчитать суммарное кол-во инсоляции на определенную квартиру или помещение с помощью спецификации.

Еще нам нужно добавить пару параметров проекта для категории "Элементы узлов".

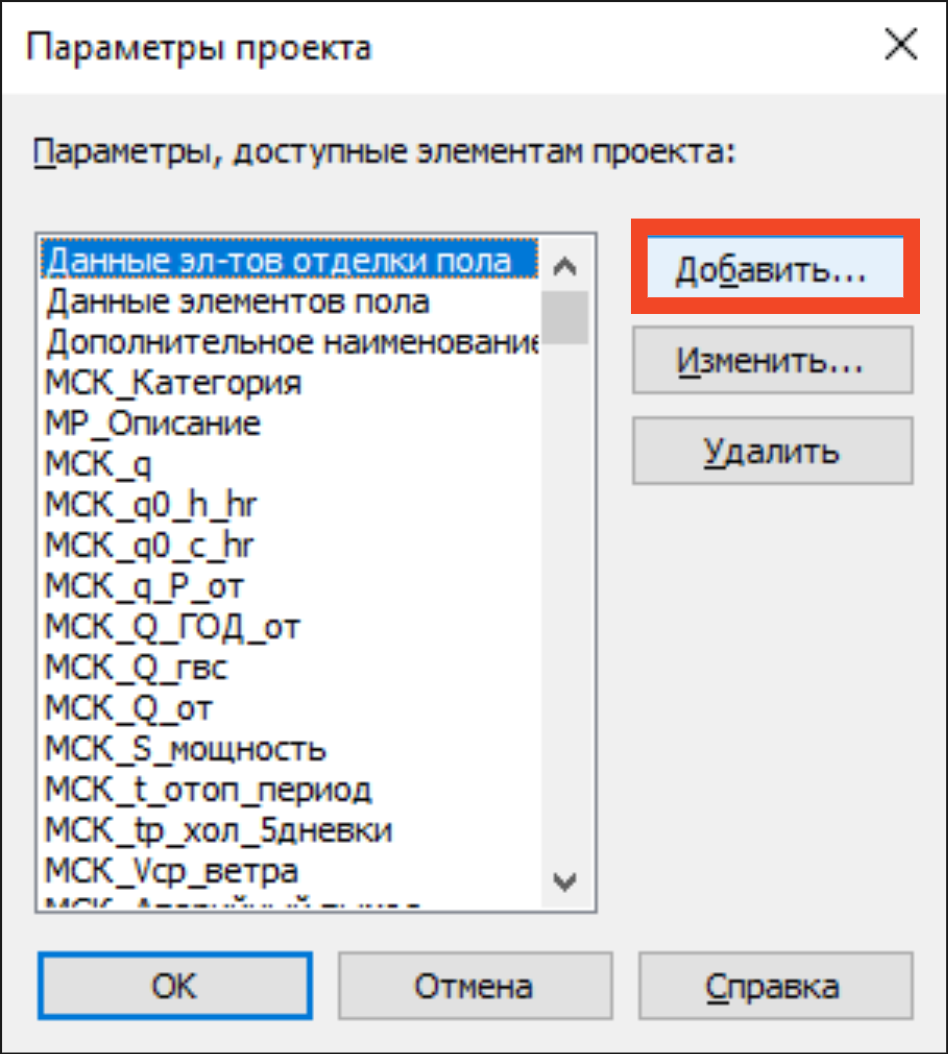

Один параметр должен быть текстовый и называться ,например, "Номер помещения", а второй - числовой, и называться, например, "Время". Добавить эти параметры Вы можете вручную с помощью стандартного функционала добавления параметров проекта в Revit.

Инструкция по добавлению текстового параметра ниже, для численного делаем все также, но указываем тип данных "Число" и соответствующее имя параметра

7. Работа плагина

В появившемся плагине делаем следующую настройку:

1. Выбираем формат работы: По всем шарикам или только по выбранным. Если только по выбранным, то перед запуском плагина их нужно было выбрать.

2. Если для работы плагина Вы не хотите использовать все формы, а только видимые на текущем виде, тогда поставьте здесь галочку.

3. Выбираем наше семейство инсоляционного шарика. Если Вы вдруг используете какое-то свое семейство, то Вам нужно выбрать именно его.

4. Выберите тип штриховки. Она будет нужна для создания лепестков инсоляции на плане.

5. Указываем диаметр лепестка для штриховки, которая будет строиться на плане.

6. Ставим кратность в минутах, можно выбрать 15,5,3 или 1 минуту. Чем меньше ставим, тем точнее будет расчет, но дольше будет работать плагин.

7. Если Вы хотите увидеть на 3D виде крайние лучи лепестков, которые попадают от солнца к Вашему семейству инсоляционного шарика, поставьте эту галочку.

8. Если указали в п.6 галочку , то Вы можете задать длину этих крайних лучей.

9. Укажите параметр, в который будет записана суммарная инсоляция по точке. Т.е. это параметр семейства инсоляционного шарика.

10. Если Вы хотите, чтобы информация об инсоляции также записывалась и в лепестки из штриховок, поставьте эту галочку.

11. Укажите параметр инсоляционного шарика, где записан номер помещения. В нашем случае это параметр "Марка".

12. Укажите параметр штриховки, куда нужно записывать номер помещения из инсоляционного шарика.

13. Укажите параметр штриховки, куда нужно записывать время инсоляции для одного лепестка.

14. Нажимаем готово!

В итоге получаем на нашем плане лепестки штриховок.

Соответственно каждый из лепестков показывает в виде развертки инсоляцию в точке, где она проходит и где она обрывается.

Давайте посмотрим параметры. Выберем один лепесток штриховки.

Выберем семейство инсоляционного шарика.
