Плагин “Проект по системе” позволит Вам быстро создавать поэтажные планы, 3D вид, а также набор спецификаций строго по выбранным системам в инженерных моделях. Данный функционал будет полезен, когда Вы замоделировали в модели несколько систем и настало время выполнять оформление по каждой из систем. Соответственно под каждую из систем необходим набор планов, 3D вид и спецификации.
Для работы плагина необходима предварительная настройка.
1.Ставим галочку, если Вы хотите использовать именно рекомендуемые параметры BimStep. В таком случае дальнейшие настройки плагин выполнит сам.
2. Выбираем текстовый параметр, который будем использовать для заполнения имени системы у семейств.
3. Если необходимо еще вести запись рабочего набора в какой-то параметр, выберите его здесь.
4. Если необходимо также записывать в какой-то текстовый параметр еще и "Сокращение системы", выберите этот параметр.
Запуск плагина.

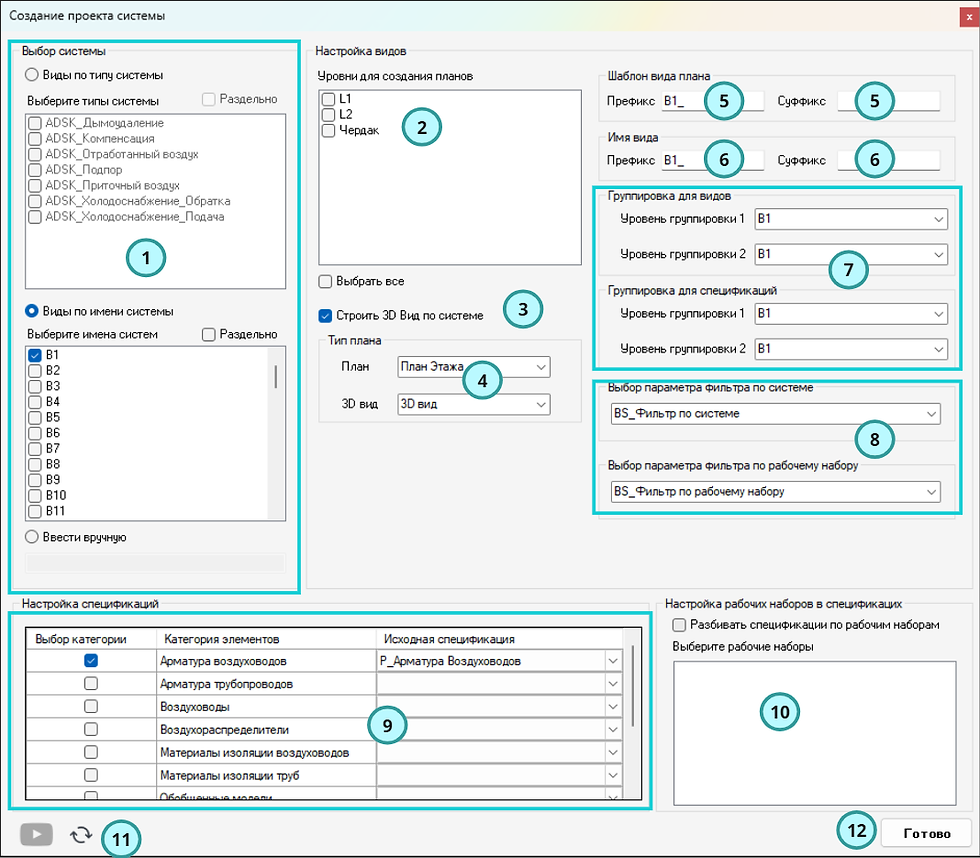

В открывшемся окне необходимо выбрать много настроек:
1. Выбираем формат работы. Есть три Варианта на выбор:
По типу системы. Например, когда Вы хотите сделать виды на всю систему, к примеру, это может быть вся система водоснабжения, независимо от разбивки на подсистемы.
По имени системы. Например, у Вас есть в типе системы "Приточный воздух" система П1,П2,П3 и т.д. и Вы хотите сделать виды только, к примеру, по системе П2.
Ввести вручную. Здесь Вы можете указать вручную, по какому фильтру необходимо сделать фильтрацию. К примеру, если Вы введете букву "П", значит и в созданных видах будут присутствовать все элементы в имени систем которых есть буква "П".
Отдельной настройкой в этих блоках является галочка "Раздельно". Если Вы ее нажмете, плагин будет обрабатывать операции по каждой системе раздельно, а не вместе.
2. Выбираем из списка уровни, по которым необходимо создать планы этажей по выбранным системам.
3. Если необходимо создать 3D вид схему по системе, нажмите эту галочку.
4. Выберите типы видов для создания поэтажных планов инженерных систем и 3D вида.
5. Если Вы будете создавать поэтажные планы, для них будет создан шаблон вида. Укажите в этих полях суффикс и префикс для имени шаблона вида, который будет создан и применен для поэтажных планов.
6. Укажите префикс и суффикс для имени видов, которые будет создавать плагин. Это касается как поэтажных плагинов, так и 3D вида и спецификаций.
7. Все вновь созданные виды должны в итоге где-то располагаться в диспетчере проекта. Если у вас диспетчер проекта настроен с сортировкой по текстовым параметрам, здесь Вы сможете указать их значения, и тогда все виды, которые будет создавать плагин, Вы сможете найти в определенном месте в диспетчере проекта и таким образом Вы не потеряете и быстро найдете результат работы плагина в своем диспетчере проекта.
8. Выберите здесь параметры для работы плагина. Если на шаге с настройками Вы уже все настроили и не хотите менять, значит этот шаг можно пропустить.
9. В этом блоке необходимо выбрать и настроить мэппингом те спецификации, которые Вы хотите получить по выбранным системам . Т.е. для определенной категории ставим в первом столбце галочку, а в третьем столбце выбираем исходную спецификацию, которую плагин скопирует и применит фильтр по системе и таким образом Вы получите спецификацию на определенную категорию Revit с фильтрацией по системе.
10. Если Вы бьете Вашу модель по отдельным рабочим наборам. Например, у вас несколько секций в здании и каждую из них вы бьете по рабочим наборам, или, например, Вы хотите разбить весь объект на подземную и надземную части. В таком случае для фильтрации элементов Вы можете дополнительно использовать еще и рабочие наборы. Для этого поставьте галочку и выберите те рабочие наборы, по которым Вы желаете сделать фильтрацию.
11. Эта кнопка помогает восстановить предыдущий мэппинг для спецификаций в табл.9.
12. После установки всех настроек нажимаем кнопку "Готово".
В итоге плагин сперва заполняет для всех элементов модели параметры фильтрации, а затем подготавливает поэтажные планы, 3D вид и спецификации, применяя соответствующий фильтр.
