Плагин позволяет расставлять семейства с привязкой к элементам в связанных моделях. Можно использовать как ручную привязку, так и автоматическую. В результате работы плагина будет создана таблица, в которой можно будет отслеживать изменения (удаление или перенос элемента) в связанной модели, и вносить корректировки
Плагин позволяет структурировать базу элементов по цепям. С помощью данной базы можно быстро пронумеровать элементы на планах и структурной схеме, создать структурную схему и подготовить информацию для создания кабельного журнала
Настройки для корректной работы как в совместном режиме, так и при работе одному
Плагин позволяет быстро подсчитать длины между семействам на плане после создания цепей и структурной схемы. Так же в результате вы сможете выгружать кабельный журнал в таблицу Excel
Данные утилиты упрощают работу с линиями на планах и структурной схеме. Помогают в настройке помещений в структурной схеме. Ускоряют процесс включения и выключение помещений/ пространств на планах. А так же упрощают поиск информации на структурной схеме
Плагин создает в инженерной модели пространства на основе помещений из связанной архитектурной модели
Плагин позволяет растягивать помещения и пространства вверх и вниз на всю высоту строительных конструкций
Записывает номер помещения в элемент
Плагин позволяет специалистам инженерных подразделений проверить правильность установки элемент относительно пола/потолка. После применения плагина в элементах будут прописаны высоты, и с помощью стандартной спецификации возможно проверить все элементы
Плагин позволяет специалистам инженерных подразделений оперативно размещать свои элементы, которые должны физически располагаться на строительных конструкциях таких как потолок, перекрытие или крыша
Основные возможности плагина

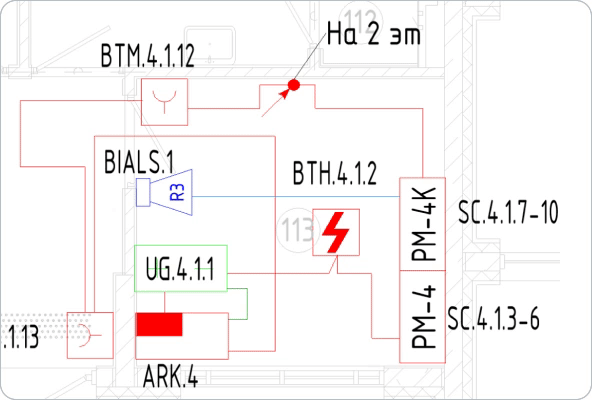

Удобная расстановка семейств
-
Автоматизированное размещение семейств по связной модели смежных систем.
-
Продвинутый мониторинг для отслеживания изменений в связной модели смежных систем.
-
Автоматизация расстановки семейств по высоте от уровня чистого пола независимо от уровня.
-
Контроль расположения семейств по высоте от уровня чистого пола.

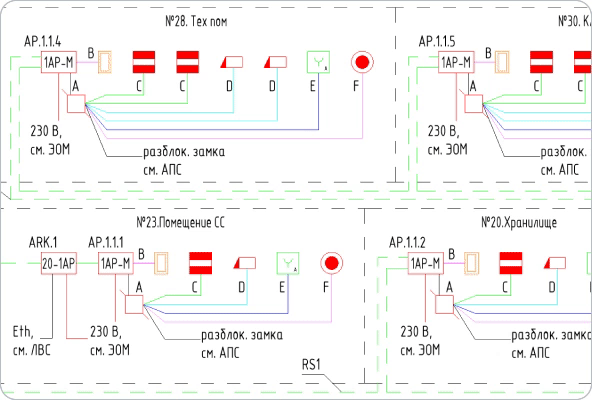

Создание структурной схемы
-
Структурная схема создается на основе семейств расположенных в модели.
-
Связь элементов на схеме и в модели - динамическая.
-
Это значит, что модель и структурная схема будут соответствовать друг другу при изменении нумерации, места расположения элемента и их количества.
-
Возможно создание структурных схем для любых слаботочных систем.
-
Любому семейству в модели можно назначить любое созданное УГО для формирования структурной схемы.

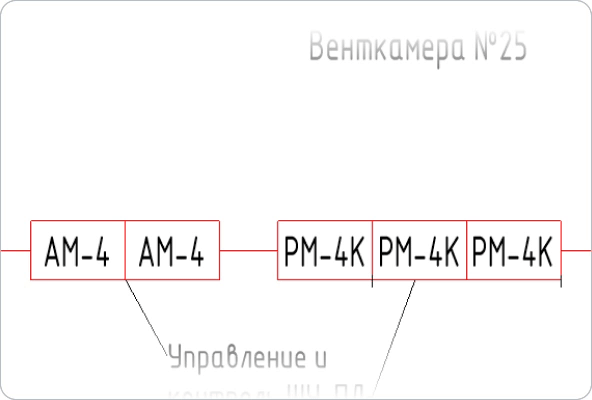

Конструктор маркировки
-
Создание марок любой сложности, от простых до самых изощренных.
-
Автоматическая перенумерация элементов при изменении модели или структурной схемы.
Кабельный журнал
-
Расчет длины кабеля на основе созданных вами трасс. С учетом архитектурных планировок, опусков и подъемов кабеля.
-
Выгрузка журнала в Excel.
Оперативное внесение изменений
Используя наши плагины вы можете быстро добавлять в модель новое оборудование, править структурные схемы и молниеносно менять нумерацию элементов.
А это значит корректировки перестанут быть такими долгими и мучительными. И главное будут выданы в срок, не важно замечания это от заказчика или экспертизы.
И всё это, не выходя из Revit!
А значит не теряя драгоценное время на перенос данных из одной программы в другую. И получая все плюсы от работы в одной среде с остальными специалистами.
